VariCAD 2022主打的则是方便快捷容易上手，用户不需要刻意去学习产品的使用方法就可以很好的掌握它，而且空间占用并不大，但功能可一点都不必同类产品少，最主要的是它可以避免劳动成果将会付诸东流，就算是知识兔意外的关闭了该软件，也不用怕被重置，这点则是其他软件所做不到的，知识兔为各位需要此应用的网友分享VariCAD 2022下载，并且可以为使用这款软件的用户分享相关教程以及安装方法，希望可以帮到各位需要此软件的网友。
VariCAD 2022是一款功能非常专业的CAD绘图软件，与一般的同类程序不同，它采用了业内领先的计算机辅助设计引擎，可以满足用户一系列的精密绘图需求；并且，软件还为有特殊需求的用户分享了工业产品的3D绘图工具集，这无疑可以大大的提升你的产品的设计效率，缩短你产品问世的时间，提高产品的市场竞争力！此外，软件的操作窗口都是采用了图形化界面，当你进行3D绘图时可以非常直观且轻松的对3D、2D节点进行定位；甚至还可以通过对3D图像的裁剪和调整分享，可以实时反映出设计师的思维过程，这不仅可以轻松获取产品的设计理念，还可以捕捉到设计师的想法，为后续的产品研发沟通分享强有力的数据基础！不仅如此，全新的2022版本还分享了业内顶级的3D建模功能，且基于三维形状库，其中就包括盒子、圆柱体、圆锥等等，你可以轻松对其进行编辑，比如修改参数、尺寸、大小等，甚至还可以通过模型的轮廓旋转、挤压或者放样来产生不同的效果；最为关键的还是你可以轻松创建两个轮廓之间的旋转混合、圆周与矩形之间或不同轮廓之间的放样、螺旋曲面等等；还可以进行模型实体插入、检测、复制等等！而本次为大家分享的便是VariCAD 2022中文破解版，有需要的朋友可以来参考下面详细的安装教程（附破解教程），希望可以帮助到你！

安装教程（附破解教程）

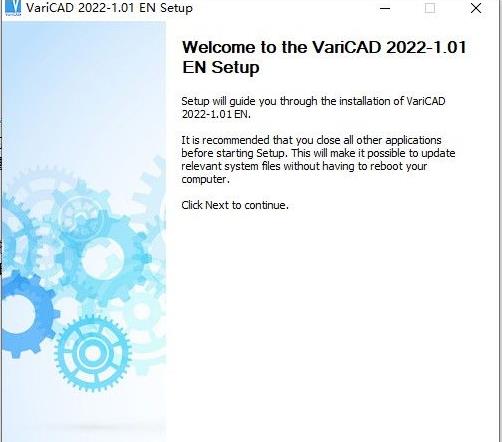

1.在知识兔好数据包后进行解压得到安装程序“VariCAD2022-1.01-EN.exe”，鼠标双击运行进入安装向导，再点击“next”进入下一步

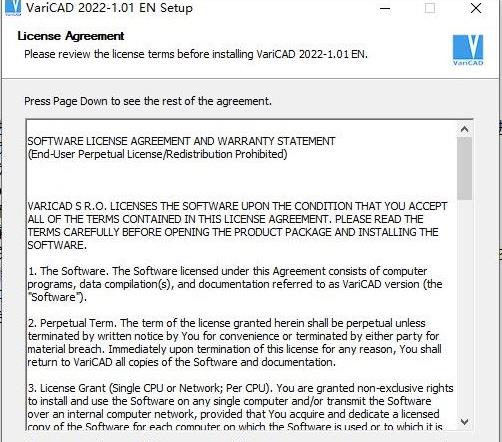

2.进入安装向导选择第一项“I agree”(我接受许可协议的条款)，再点击“next”进入下一步

3.选择安装位置，默认路径为“C:Program FilesVariCAD EN”，建议最好不要安装到系统盘（C盘）

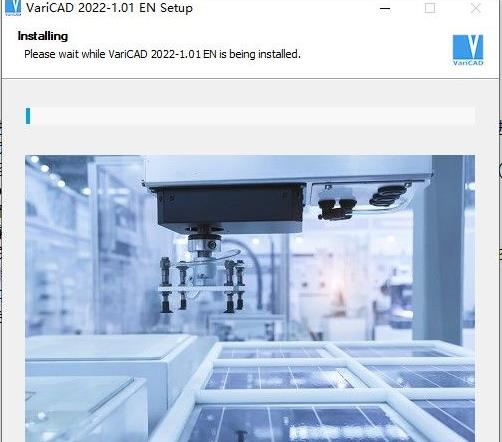

4.软件安装需要一些时间请耐心等待即可

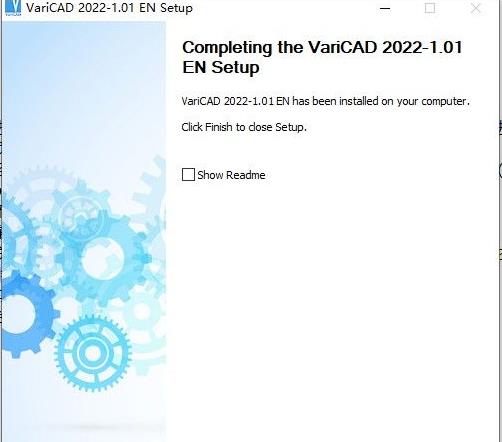

5.当安装结束后先不要运行软件，点击“finish”退出安装向导

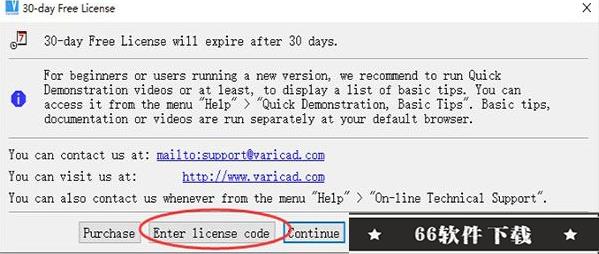

6.运行软件点击“Enter license code”

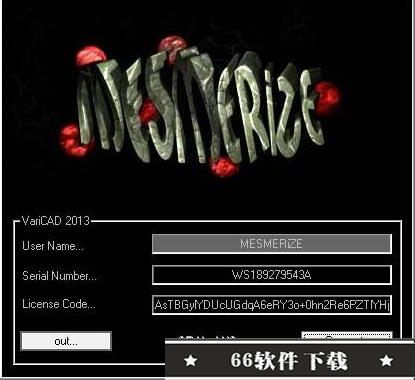

7.回到更惨下载的数据包在运行keygen，点击generate生成注册信息，

8.复制到软件中进行激活

9.最后运行软件即可开始免费使用咯，破解完成！



功能介绍

1.用户界面和系统环境

varcad的图形用户界面（GUI）已设计为允许快速，直观的3 d / 2 d方向。为了反映设计者的思想过程，这一想法已经得到了充分的关注和调整，因此可以用最低限度的步骤捕获和传播这一想法。

2.您可以从建立3 d模型开始

使用它自动建立绘图档案，或者只能在2 d中绘图.3 d中的设计更加“自然”，因为它代表着实际的部分和组合.3 d方法比2 d drafting更直观。在3 d中创建的模型是很容易转换成legacy2d文档。变更3 d模型后2 d更新的varcad分享工具。

3.3d塑型

varcad分享了一个基本3 d shapes的图书馆（如盒子，圆柱，圆锥等）。，这很容易通过编辑尺寸修改。可以透过轮廓旋转，挤出或放样建立实体。更复杂的工具包括在两个轮廓之间旋转，在圆圈和矩形之间或不同轮廓之间平滑，以及建立直角曲面。

实体可以加入或减去，从而形成布尔树代表机械零件。布尔运算具有“自动选择布尔运算”（所谓的选择布尔运算）选项。也可以获得诸如钻孔，面铣或沟槽铣削等已定义的操作。埃德加斯可以是圆桌会议或者倒角会议。不同类型的固体转换或其编辑可能性。另外，您也可以编辑布尔树 ? 选择实体部分from3d，或从清单显示结构中选取实体零件。

4.参数和几何约束

尽管你可以轻松地转换实体或它们的份额，但你可以选择性地定义几何约束。一次定义，约束允许您在定义位置处“stick”对象。更准确地说，你可以删除建筑物自由的程度。如果其他物件变更或转换，则会自动变更其位置。对于例行公事，如果你在沙弗特的末尾施加压力，而且沙弗特的长度发生变化，那么这种压力就会与最后边缘保持恒定距离。可以在实体元素，整个实体之间或在创建实体的2轮廓内定义约束。当你输入solid维度，限制或2 d概要文件中用于solid creation的距离时，您可以选择性地使用参数，也可以选择性地使用数学表示式包含参数。变更参数值，你可以变更固体的形状或位置。

5.3D组合与群组

varcad也为组件支持分享工具。如果确定了一个缔约方与缔约方大会之间的联系，则对该缔约方文件所作的任何更改均反映在缔约方大会文件中，反之亦然。链接的固体副本也可以定义（所谓相同的固体）。在这种情况下，编辑所有标识副本的单一目标原因更新。固体群体可以定义为多个物体的简单选择和可见性变化。崩溃测试3D塑型的一个优异功能是元件干涉检查。元件之间可能发生过度平衡体积块的varcad检查3 d组件。

6.计算结果

varcad可计算2 d截面面积，曲面面积，体积，质量，重力中心和惯性矩。机械零件计算也包括在内 ? 适用于机械设计师每天使用的标准零件。这些数据包括压力和压缩水平计算，紧张的连接，松和平行的密钥，格罗维德·沙夫斯，比林斯，合并压力（弯曲和扭转），马刺和斜面geering几何，贝尔德里夫斯。

7.曲面开发（钣金不弯曲）

varcad也可以创建开发（unbent）3d实体或板金零件的曲面。可将开发曲面的xy协调员存储在文本文件中，以供进一步处理。您可以在订购中输入系数来定制计算，以反映材料和技术。机械零件和符号库variad包含标准机械零件（ansi，din），例如螺栓，螺母，销，plgs，cotts，垫圈，轴承，轧制和拉伸形状，液压，pneutic，电气和符号。

8.3D-2D导出

3d模型被转换为2D绘图，用于生成常规起草文件。您可以通过在3 d中定义视图来创建一个或多个单独的或更多的实体的2 d视图。此外，您还可以输出特定部分.3 d变更后，varcad媒体更新a2d图面。

9.2D图面与编辑

图形功能已被优化以便在工程中轻松使用.2 d图面中的一些功能包括：自动侦测物件与快照点，快照模式，辅助结构线，正交模式，矩形。



软件特点

1.3D建模

2.二维绘图和编辑

3.可选的参数支持

4.几何约束的可选支持

5.壳建模、管道、电线

6.碰撞测试（干扰）

7.3D 装配体和组

8.表面发展（钣金抗弯）

9.机械零件库和符号库

10.3D 对象或 2D 截面的计算

11.BOM 和标题栏



使用帮助

一、VariCAD 2022使用的文件和目录

1.第一次运行软件

在Windows上，软件默认安装为“C： Program Files中”。在Linux上，默认安装目录为“/ opt中”。安装目录包含所有系统文件。第一次运行时，会在工作目录下创建配置目录。配置文件将复制到此目录，其中存储了系统设置。软件启动后，也会自动创建第二个目录;此目录将包含您的数据，如2D / 3D图纸，其他数据结构，物料清单等。创建新目录时始终会通知您。工作目录中唯一的文件是包含软件使用或创建的目录定义的文件。要更改工作目录，请右键单击软件桌面图标，选择“属性”，然后编辑“开始”行。

2.默认的软件文件

您创建的文件存储为以下文件类型：

（1）.dwb – 包含2D图纸和3D实体的2D / 3D文件

（2）.bkb – 包含2D对象的块文件（过时，仅从旧版本加载）

（3） .sym – 包含2D符号的符号库

（4）bom_mask.bmask – BOM，属性和标题栏配置

（5）.mdata – 材料清单

如果需要将软件项目传输到另一个软件用户，请务必包含这些类型的所有文件。如果必须分享BOM导入或导出为另一个系统创建的数据，请参阅物料清单。对于Linux，软件文件扩展名必须为小写。

还有其他文件包含软件配置。这些文件可以保存到备份中或通过相应的命令（菜单工具，然后备份或恢复所有设置）恢复。

3.将2D / 3D对象转换为其他格式或从其他格式转换

VariCAD 2022支持以下格式：

（1）.STP – STEP 3D，导入或导出。

（2） .STL – 立体光刻3D（快速原型制作），出口。

（3） .DWG – AutoCAD 2D，导入或导出。 DWG翻译器通过最新的AutoCAD支持AutoCAD 9中的文件。对于AutoCAD 12到最新的AutoCAD，您可以加载由于软件导出而创建的DWG文件。

（4） .DXF – 与DWG相同。 DXF格式应该用于除AutoCAD之外的所有系统。

（5） .IGS – IGES 3D，导出。

要导入特定文件类型，请使用“文件打开”窗口中的“文件类型”字段。要将活动文件导出为其他格式，请使用“文件”/“另存为”。您还可以仅将选定对象导出为任何支持的文件格式，或将对象从任何支持的文件格式导入活动3D空间或2D绘图区域。

4.批量文件转换 – FCO

使用“文件/批处理文件转换”转换指定目录中所选格式的多个文件。转换后的文件将写入另一个已定义的目录。您还可以自定义数据转换设置。对于DWG / DXF转换，您可以将单位设置为英寸或毫米，或设置要自动检测的单位。对于STEP格式，您可以选择应用程序协议和NURBS与曲线或曲面的分析类型的使用。使用“工具/系统设置”菜单中的选项指定转换设置。

5.如何将3D对象转换为STEP或IGES

通常，3D对象被描述为由NURBS曲线修剪的NURBS补丁。对于某些对象，可以分析地描述曲线和面片。这些对象是：

（1）线

（2）圈

（3）平面

（4）圆筒

（5）锥体

（6）圆环（通过围绕轴旋转圆圈创建） – 包括球体但不包括柠檬形表面。

在大多数情况下，NURBS描述就足够了。但是，分析描述可以更快，更准确，并且在保存时可能需要更少的内存和更少的存储空间。运行“CFG”命令以设置将3D对象转换为STEP或STL的参数。

6.创建STL格式

运行“CFG”命令设置STL文件创建参数。 STL格式包含覆盖所有导出对象的表面的三角形。您可以选择此类近似的精度，三角形顶点的坐标格式，是否转换对象以确保所有坐标均为正，以及坐标是以毫米还是英寸表示。如果使用“保存所选对象”功能，软件将导出当前文件或所有选定对象中的所有对象。某些系统只能在一个文件中只需要一个对象。在这种情况下，请使用“保存所选对象”并仅选择一个所需对象。

7.导出的3D对象中的部分

您可以选择导出为STEP，STL或IGES格式的部分。通常，部分的导出是没有意义的，因为部分仅用于显示而不描述实际部件的几何形状。但是，如果要在可视化应用程序中渲染3D对象，则使用节导出可能很有用。如果未选择导出部分且导出的文件包含活动部分中的任何对象，则会显示警告消息并取消导出。只能在转换单个文件时导出部分，而不能在批处理文件转换中导出部分。

8.从STEP导入的对象

从STEP导入的对象被描述为封闭实体或开放壳。如果检测到问题，可能会在STEP文件导入期间删除某些修补程序。有关3D对象形状表示的更多信息，请参阅3D对象形状表示。如果未正确导入某些实体，则可以使用工具进行修复，请参阅以3D方式解决问题。

9.目录

（1）运行“CFG”命令设置软件备份文件的目录。知识兔建议不要使用网络目录进行备份。该目录也用于软件创建的工作和临时文件。

（2）您还可以定义特定文件类型的目录对于加载或保存的文件是否相同，或者对于加载和保存操作是否不同。

（3）您还可以定义一个不同或相同的目录来加载/保存完整文件，而不是将文件加载到当前文件或仅保存选定对象。

（4）用户数据目录（2D / 3D文件）

（5）默认情况下，用于保存或加载用户数据的目录是最后使用的目录。保存或加载文件时更改目录，更改下次使用的默认目录

（6）软件使用的所有目录（文件夹）

（7）您可以列出所有软件系统目录。在列表中，您可以右键单击包含目录的任何行，然后在File explorer（或Linux下的Dolphin）中打开该目录。该列表显示以下目录：

（8）当前的工作目录。

（9）安全备份

（10）配置目录

（11）上次用于打开或保存文件的目录

（12）BOM掩码目录

（13）位图图像和打印到文件输出

（14）目录（文件夹）列表可以从下拉菜单工具或命令调用：

（15）信息 – 信息

（16）有关当前文件更改的信息

（17）您可以显示有关当前打开的软件文件的信息。 列出的信息是：

（18）软件版本文件保存在

（19）上次保存的时间和日期

（20）上次修改文件的时间和日期

（21）保存文件时使用的用户名和计算机名

（22）修改文件时使用的用户名和计算机名

（23）换句话说，您可以了解最后一次保存或修改软件文件的人员和时间。

（24）此功能可从下拉菜单工具中获得，或者可以作为命令调用：

（25）有关当前文件更改的信息 – INFF

二、入门

1.用户界面

窗口分为三个部分。 最大的部分是2D绘图/ 3D建模区域。 建模区域上方的部分包含菜单栏。 建模区域下方是状态栏。 工具栏停靠在屏幕上的不同位置，工具栏可以脱离以成为浮动窗口。

2.使用多个监视器

如果软件第一次检测到两个监视器，则会显示一个对话框面板，您可以从以下选项中进行选择：

（1）仅使用一个（主）监视器。在这种情况下，软件窗口和所有对话框面板在主监视器上打开。

（2）使用两个显示器，在右（辅助）显示器上绘图。

（3）使用两个显示器，在左（主）监视器上绘图。

（4）如果使用两个监视器，则会在主VariCAD 2022D窗口对面的监视器上显示一些对话框面板（如BOM，装配结构列表，包含实体转换图标的面板……）。运行命令“CFG”以修改在第二个监视器上显示的面板。

（5）如果两个桌面具有相同的尺寸，则可以配置两个显示器，在虚拟桌面中，它们从左到右相互接触并具有相同的Y坐标原点。

（6）如果您的计算机（如果是笔记本电脑）包含外接显示器和外部图形卡+默认选择外部图形。

3.2D / 3D区域

此区域包含您创建的2D或3D对象。您可以随时在2D和3D之间切换，菜单和工具栏也会相应更改。

4.状态栏

对于不需要输入窗口的功能，所有消息和提示都显示在状态栏中。状态栏右侧显示以下项目：

（1）在2D和3D中，当前单位为毫米或英寸

（2）在3D中，拖动距离或动态旋转。

（3）在2D，正交模式和增量模式下

（4）在2D中，光标坐标。可以相对于用户定义的原点测量坐标，如最后一点的DX，DY，或者距离最后一点的角度和半径。

（5）默认情况下，2D中的光标坐标或3D中的拖动距离也会显示在光标附近。如果正交模式或光标增量模式处于活动状态，则会永久检查工具栏中的相应图标。

5.工具栏图标

工具栏可以停靠在绘图区域的上方，下方或侧面，也可以用作浮动窗口。工具栏通常包含相关功能的图标组，例如绘图功能，基本实体，尺寸标注等。知识兔建议不要删除以下工具栏：

（1）切换到2D / 3D

（2）2D图层选择框

（3）命令框

（4）您可以右键单击任何工具栏以调用菜单，以便添加，删除或重新配置工具栏。您还可以使用以下功能管理工具栏：

（5）工具栏设置 – TLB

（6）小图标工具栏的配置与大图标工具栏的配置不同。

（7）对话窗口 – 取消和后退按钮

（8）可选地，软件窗口可以包含用于“取消”和“返回”的按钮。然后“取消”按钮完全取消当前功能。默认情况下，仅使用“取消”按钮而不使用“后退”按钮。然后“取消”按钮执行后退。

（9）光标在窗口内部时单击鼠标右键单击“确定”。

三、鼠标按钮

对于2D和3D，默认鼠标设置如下：

（1）左键 – 用于选择对象或定义位置。如果按住左按钮并且移动光标，则启动选择窗口

（2）中键 – 在功能中向后退一步。如果按住中间按钮并且移动光标，则平移开始（显示内容被移动）。按下鼠标滚轮与按下中间按钮具有相同的效果 – 单独的中间按钮不是通常的鼠标配置。

（3）右键 – 完成选择，相当于按Enter或OK。如果按住右键并且移动光标，则开始3D显示旋转。右键单击对象将打开一个包含相关功能的弹出菜单。右键单击空白区域将打开一个菜单，其中包含与当前2D / 3D状态相关的功能。

（4）鼠标滚轮 – 旋转放大或缩小显示内容（缩放）。您可以配置旋转方向 – 向您的旋转是放大还是缩小缩放。

（5）对于5键鼠标，软件支持这些附加按钮。他们执行撤消或重做操作。

（6）在选择或位置输入中，您可以同时按下鼠标右键和左键，或按Ctrl +向右键以获得包含当前可用选项的弹出菜单。

四、3D鼠标

对于3D视图旋转，3D或2D缩放或平移，可以选择使用3DConnexion发出的驱动程序使用3D鼠标。根据3D鼠标模型，您也可以使用其他按钮。您可以配置3D鼠标灵敏度以及移动或旋转方向，与驱动程序设置分开。运行“CFG”命令，在常规部分中，选择“Space Mouse Settings”。如果您使用的是3D鼠标，并且在显示更改期间右键单击标准鼠标按钮，则会出现一个包含以下选项的弹出菜单：

（1）3D鼠标视图旋转开/关（根据当前状态开/关）。如果关闭旋转，则只能控制平移或缩放

（2）3D鼠标平移/缩放开/关（根据当前状态开/关）。如果关闭平移/缩放，则只能控制视图旋转。

（3）查看旋转中心到定义的点。此选项对于大型模型和更大的缩放非常有用 – 您可以在必要时重新定义视图旋转行为。

（4）在2D模式下，只能控制平移和缩放。如果在软件中关闭平移和缩放，它仍然可以在2D中工作。

五、调用和运行软件函数

要调用函数，您可以：

（1）右键单击对象（参见下文）。

（2）选择对象，然后右键单击完成选择（见下文）。

（3）单击工具栏图标。将光标悬停在图标上时会出现工具提示 – 它可以帮助您记住图标的含义。

（4）使用下拉菜单。某些功能嵌入在多个菜单层中。

（5）在命令框中输入命令。创建命令历史列表;您可以在其中访问以前使用的功能。

（6）使用热键。使用Ctrl，Shift，Alt和F键（有时使用其他键）来调用函数。使用Ctrl时，当前命令结束并替换为新命令。 F键仅暂时中断当前功能。您可以配置热键的使用。

（7）有些函数总是表现为嵌入式函数 – 无论嵌入式命令调用的方法如何，当前函数都会暂时中断。例如，您可以更改视图或测量距离，而无需完成当前命令。测量距离特别方便。您可以“剪切并粘贴”结果 – 将它们用作任何值的输入。

（8）有关所有嵌入式函数的列表，请参阅嵌入式函数

（9）您可以配置热键的使用。可以将命令重新分配给选定的热键。运行命令“CFG”以保持设置。

六、完成支持功能

许多VariCAD 2022函数都是“连续的”。例如，绘制线时，您可以定义两个端点。生产线完成后，您可以开始创建新生产线。要结束和退出功能，您可以：

（1）调用一个新函数

（2）如果没有对话窗口，请按ESC键

（3）如果有对话窗口，请按ESC键 – 如有必要，多次执行所有步骤

（4）如果退出某个功能，状态栏将显示“就绪”。如果光标仍在绘图区域内，则可以右键单击空白区域，以从包含命令历史列表的弹出菜单中调用上一个功能。
